Fortran - 重回帰式計算(説明変数2個)(その2)!

Updated:


以前、 Fortran 95 で、説明(独立)変数2個、目的(従属)変数1個の「重回帰式」を計算する方法を紹介しました。但し、平方和/積和の行列を作成してからその行列(連立方程式)を解く方法でした。

今回は、直接、行列(偏微分後の連立方程式)を解く方法について紹介します。
(今回は、説明変数が2個のケースの他に、説明変数が3個のケースも)

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 6.3.0 (GFortran 6.3.0) でのコンパイルを想定。

1. アルゴリズム

求める重回帰式を \(y=b_0+b_1x_1+b_2x_2\) (説明変数が2個の場合)とすると、残差の二乗和 \(S\) は

\[\begin{eqnarray*} S = \sum_{i=1}^{N}(y_i - b_0 - b_1x_{1i} - b_2x_{2i})^2 \end{eqnarray*}\]

となる。 \(b_0,b_1,b_2\) それぞれで偏微分したものを \(0\) とする。

\[\begin{eqnarray*} \frac{\partial S}{\partial b_0} &=& 2\sum_{i=1}^{N}(b_{0}+b_{1}x_{1i}+b_{2}x_{2i} - y_i) = 0 \\ \frac{\partial S}{\partial b_1} &=& 2\sum_{i=1}^{N}(b_{0}x_{1i}+b_{1}x_{1i}x_{1i}+b_2x_{1i}x_{2i} - x_{1i}y_i) = 0 \\ \frac{\partial S}{\partial b_2} &=& 2\sum_{i=1}^{N}(b_{0}x_{2i}+b_{1}x_{2i}x_{1i}+b_2x_{2i}x_{2i} - x_{2i}y_i) = 0 \end{eqnarray*}\]

これらを変形すると、

\[\begin{eqnarray*} b_{0}N + b_{1}\sum_{i=1}^{N}x_{1i} + b_{2}\sum_{i=1}^{N}x_{2i} &=& \sum_{i=1}^{N}y_i \\ b_{0}\sum_{i=1}^{N}x_{1i} + b_{1}\sum_{i=1}^{N}x_{1i}x_{1i} + b_{2}\sum_{i=1}^{N}x_{1i}x_{2i} &=& \sum_{i=1}^{N}x_{1i}y_i \\ b_{0}\sum_{i=1}^{N}x_{2i} + b_{1}\sum_{i=1}^{N}x_{2i}x_{1i} + b_{2}\sum_{i=1}^{N}x_{2i}x_{2i} &=& \sum_{i=1}^{N}x_{2i}y_i \end{eqnarray*}\]

となる。これらの連立1次方程式を解けばよい。

  • 説明変数が3個の場合も同様。(項数や連立1次方程式の式が1個増えるだけ)

2. ガウスの消去法による連立方程式の解法について

当ブログ過去記事を参照。

3. ソースコードの作成

File: regression_multi_v2.f95

!****************************************************
! 重回帰式計算(説明(独立)変数2個限定)
! * 一旦、平方和/積和の行列を作成してから連立方程式
!   を解くのではなく、直接、偏微分後の連立方程式を解く。
!
!   date          name            version
!   2019.06.01    mk-mode.com     1.00 新規作成
!
! Copyright(C) 2018 mk-mode.com All Rights Reserved.
!****************************************************
!
module const
  ! SP: 単精度(4), DP: 倍精度(8)
  integer,     parameter :: SP = kind(1.0)
  integer(SP), parameter :: DP = selected_real_kind(2 * precision(1.0_SP))
end module const

module comp
  use const
  implicit none
  private
  public :: calc_reg_multi

contains
  ! 重回帰式計算
  ! * 説明変数2個限定
  !
  ! :param(in)  real(8) x(:, 2): 説明変数配列
  ! :param(in)  real(8)    y(:): 目的変数配列
  ! :param(out) real(8)       c: 定数
  ! :param(out) real(8)    v(2): 係数
  subroutine calc_reg_multi(x, y, c, v)
    implicit none
    real(DP), intent(in)  :: x(:, :), y(:)
    real(DP), intent(out) :: c, v(2)
    integer(SP) :: s_x1, s_x2, s_y, i
    real(DP)    :: sum_x1, sum_x1x1, sum_x1x2
    real(DP)    :: sum_x2, sum_x2x1, sum_x2x2
    real(DP)    :: sum_y, sum_x1y, sum_x2y
    real(DP)    :: mtx(3, 4)

    s_x1 = size(x(:, 1))
    s_x2 = size(x(:, 2))
    s_y  = size(y)
    if (s_x1 == 0 .or. s_x2 == 0 .or. s_y == 0) then
      print *, "[ERROR] array size == 0"
      stop
    end if
    if (s_x1 /= s_y .or. s_x2 /= s_y) then
      print *, "[ERROR] size(X) != size(Y)"
      stop
    end if

    sum_x1   = sum(x(:, 1))
    sum_x2   = sum(x(:, 2))
    sum_x1x1 = sum(x(:, 1) * x(:, 1))
    sum_x1x2 = sum(x(:, 1) * x(:, 2))
    sum_x2x1 = sum_x1x2
    sum_x2x2 = sum(x(:, 2) * x(:, 2))
    sum_y    = sum(y)
    sum_x1y  = sum(x(:, 1) * y)
    sum_x2y  = sum(x(:, 2) * y)
    mtx(1, :) = (/real(s_x1, DP),   sum_x1,   sum_x2,   sum_y/)
    mtx(2, :) = (/        sum_x1, sum_x1x1, sum_x1x2, sum_x1y/)
    mtx(3, :) = (/        sum_x2, sum_x2x1, sum_x2x2, sum_x2y/)
    call gauss_e(3, mtx)
    c = mtx(1, 4)
    v = mtx(2:3, 4)
  end subroutine calc_reg_multi

  ! Gaussian elimination
  !
  ! :param(in)    integer(4)     n: 元数
  ! :param(inout) real(8) a(n,n+1): 係数配列
  subroutine gauss_e(n, a)
    implicit none
    integer(SP), intent(in)    :: n
    real(DP),    intent(inout) :: a(n, n + 1)
    integer(SP) :: i, j
    real(DP)    :: d

    ! 前進消去
    do j = 1, n - 1
      do i = j + 1, n
        d = a(i, j) / a(j, j)
        a(i, j+1:n+1) = a(i, j+1:n+1) - a(j, j+1:n+1) * d
      end do
    end do

    ! 後退代入
    do i = n, 1, -1
      d = a(i, n + 1)
      do j = i + 1, n
        d = d - a(i, j) * a(j, n + 1)
      end do
      a(i, n + 1) = d / a(i, i)
    end do
  end subroutine gauss_e
end module comp

program regression_multi
  use const
  use comp
  implicit none
  character(9), parameter :: F_INP = "input.txt"
  integer(SP),  parameter :: UID   = 10
  real(DP)    :: c, v(2)
  integer(SP) :: n, i
  character(20) :: f
  real(DP), allocatable :: x(:, :), y(:)

  ! IN ファイル OPEN
  open (UID, file = F_INP, status = "old")

  ! データ数読み込み
  read (UID, *) n

  ! 配列用メモリ確保
  allocate(x(n, 2))
  allocate(y(n))

  ! データ読み込み
  do i = 1, n
    read (UID, *) x(i, :), y(i)
  end do
  write (f, '("(A, ", I0, "F8.2, A)")') n
  print f, "説明変数 X(1) = (", x(:, 1), ")"
  print f, "説明変数 X(2) = (", x(:, 2), ")"
  print f, "目的変数    Y = (", y, ")"
  print '(A)', "---"

  ! IN ファイル CLOSE
  close (UID)

  call calc_reg_multi(x, y, c, v)
  print '(A, F14.8)', "定数項 = ", c
  print '(A, F14.8)', "係数-1 = ", v(1)
  print '(A, F14.8)', "係数-2 = ", v(2)

  ! 配列用メモリ解放
  deallocate(x)
  deallocate(y)
end program regression_multi

4. ソースコードのコンパイル

$ gfortran -o regression_multi_v2 regression_multi_v2.f95

5. 動作確認

まず、以下のような入力ファイルを用意する。
(先頭行:点の数、2行目以降:各点)

File: input.txt

1
2
3
4
5
6
7
8
9
10
11
10
17.50 30.00 45.00
17.00 25.00 38.00
18.50 20.00 41.00
16.00 30.00 34.00
19.00 45.00 59.00
19.50 35.00 47.00
16.00 25.00 35.00
18.00 35.00 43.00
19.00 35.00 54.00
19.50 40.00 52.00

そして、実行。

$ ./regression_multi_v2
説明変数 X(1) = (   17.50   17.00   18.50   16.00   19.00   19.50   16.00  18.00   19.00   19.50)
説明変数 X(2) = (   30.00   25.00   20.00   30.00   45.00   35.00   25.00  35.00   35.00   40.00)
目的変数    Y = (   45.00   38.00   41.00   34.00   59.00   47.00   35.00  43.00   54.00   52.00)
---
定数項 =   -34.71293084
係数-1 =     3.46981263
係数-2 =     0.53300948

6. 視覚的な確認

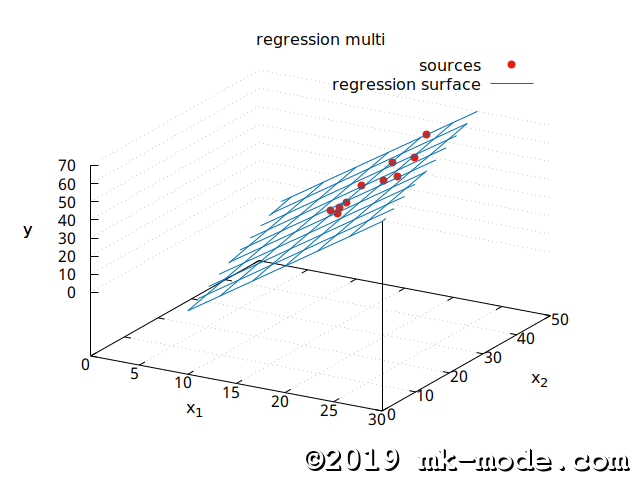

参考までに、上記スクリプトで使用した2変量の各点と作成された単回帰曲線を gnuplot で描画してみた。

REGRESSION_MULTI_V2


以上。
