Debian 10 (buster) - 地図描画ツール GMT インストール(ソースビルド)!

更新日時:


Debian GNU/Linux 10 (buster) に地図描画ツール GMT(Generic Mapping Tool) をインストールする方法についての記録です。

以前古いバージョンでの作業時に残していた記録を参考に作業を行い、今回更新した作業記録を貼付する形式の内容となっています。
(当然ながら、興味がなければスルーしてください)

0. 前提条件

  • Debian GNU/Linux 10 (buster) での作業を想定。
  • 当記事執筆時点で最新の安定版 6.0.0 をインストールする。
  • root での作業を想定。
  • Github からソースを取得するので、 git がインストール済みであること。

1. 依存パッケージのインストール

# apt install subversion build-essential cmake \
libcurl4-gnutls-dev  libnetcdf-dev libgdal-dev \
libfftw3-dev libpcre3-dev liblapack-dev libblas-dev

2. ソースコードの取得

GMT のソースコード、海岸線データのアーカイブ、国別ポリゴンデータのアーカイブを取得する。(海岸線/国別ポリゴンデータのダウンロード元は近場の東海大学のサイトを選んだ)

# cd /usr/local/src
# wget ftp://ftp.scc.u-tokai.ac.jp/pub/gmt/gmt-6.0.0-src.tar.gz
# wget ftp://ftp.scc.u-tokai.ac.jp/pub/gmt/gshhg-gmt-2.3.7.tar.gz
# wget ftp://ftp.scc.u-tokai.ac.jp/pub/gmt/dcw-gmt-1.1.4.tar.gz
  • 開発中の最新版を使用したければ、 git clone https://github.com/GenericMappingTools/gmt.git で取得する。

3. GMT ソースコードの展開

# tar zxvf gmt-6.0.0-src.tar.gz

4. 海岸線データの展開

まず、海岸線/国別ポリゴンデータを格納するディレクトリを作成する。

# mkdir /usr/local/share/gmt

そして、海岸線データ(GSHHG)(54.4MB)を展開&リネームする。(リネームしたくなければ、しなくてよい)

# tar zxvf gshhg-gmt-2.3.7.tar.gz
# mv gshhg-gmt-2.3.7 /usr/local/share/gmt/gshhg

5. 国別ポリゴンデータの展開

国別ポリゴンデータ(20.1MB)を展開&リネームする。(リネームしたくなければ、しなくてよい)

# tar zxvf dcw-gmt-1.1.4.tar.gz
# mv dcw-gmt-1.1.4 /usr/local/share/gmt/dcw

6. CMake ファイルの編集

GMT 5 系からは configure ではなく cmake を使用する。
まず、用意されている cmake テンプレートを複製する。

# cd /usr/local/src/gmt
# cp cmake/ConfigUser{Template,}.cmake

そして、以下のように編集(コメント解除&変更)する。

File: cmake/ConfigUser.cmake

set (CMAKE_INSTALL_PREFIX /usr/local)
set (GSHHG_ROOT /usr/local/share/gmt/gshhg)
set (DCW_ROOT /usr/local/share/gmt/dcw)

7. GMT のビルド&インストール

# mkdir build
# cd build
# cmake ..
# make
# make install

8. 動作確認

GMT のパラメータデフォルト値の一覧を表示してみる。

# gmtdefaults -D
#
# GMT 6.0.0 Defaults file
#
# COLOR Parameters
#
COLOR_BACKGROUND               = black
COLOR_FOREGROUND               = white
COLOR_NAN                      = 127.5
COLOR_MODEL                    = none
COLOR_HSV_MIN_S                = 1
COLOR_HSV_MAX_S                = 0.1
COLOR_HSV_MIN_V                = 0.3
COLOR_HSV_MAX_V                = 1

         :
====< 以下省略 >====
         :

9. 地図描画の確認

(適当なディレクトリへ移動し、)試しに地図を描画してみる。

# cd /path/to/work
# gmtset PS_MEDIA = CUSTOM_18cx20c
# gmt pscoast -P -JM15c -R126/149/25/46 -Dh -Wthinnest,black -Gwheat -S240/255/255 -Bg5a10f5::WSen -X2 -Y1.5 > MAP_TEST.ps

1行目の gmtset コマンドでは、各種初期設定を行っている。

  • PS_MEDIA で出力する用紙のサイズを指定。
    上記の場合は、横18cm, 縦20cm ということ。
    a4 のようにも指定可能。 eps ファイルを出力したい場合は a4+ のように + を付与する。
    ちなみに、4 系では PAPER_MEDIA で用紙サイズをしていした。
  • デフォルトに戻すには、 gmtdefaults -D > .gmtdefaults4 とする。

2行目の gmt pscoast コマンドでは、大陸の描画を行っている。(GMT の持っている地図データ使用)

  • -P は、ポートレート(縦長)に指定するオプション。
  • -J は、地図の種類と大きさを指定するオプションで、 -JM15c はメルカトル図法で15cm四方の図。
    1度単位でサイズを指定したい場合は、 -Jm1c のように小文字の m を使用する。
    縦横異なる比率で指定したい場合は、 -Jm2cx1.8c 等のように指定する。
  • -R は、描画領域を指定するオプションで、 -R西端/東端/南端/北端 で指定。
  • -D は、地図データの分解能を指定するオプションで、 -Dh は高解像度。(中: i, 低: l 等)
  • -W は、海岸線を描画するオプションで、 -Wthinnest,black は極細(0.25p)の黒線。(様々な指定方法あり)
  • -G は、陸域の塗りつぶし色を指定するオプションで、 -Gwheat は小麦色。
  • -S は、海域の塗りつぶし色を指定するオプションで、 -S200/255/255 は白色がやや青みがかった色。
  • -B は、枠線を描画するオプションで、 g5 は5度間隔で経緯度線、 a10 は10度間隔でラベル、 f5 は5度間隔で枠線塗り分け。
  • -X は、x 軸方向へ移動(単位:cm)するオプションで、 -X2 は縦軸の目盛の値のために 2cm 移動。
  • -Y は、y 軸方向へ移動(単位:cm)するオプションで、 -Y1.5 は横軸の目盛の値のために 1.5cm 移動。

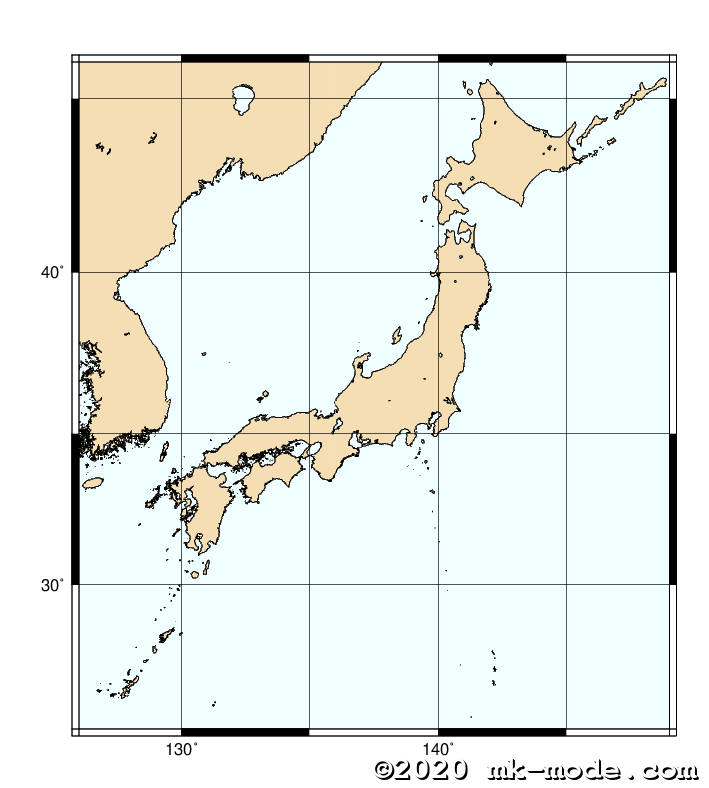

以下が出力された地図。(公開の都合上、 PNG に変換している)

MAP_TEST

10. 参考サイト


以上。
