Fortran 95 で2つの単回帰分析(線形回帰; 単回帰直線)の決定係数を計算してみました。

過去には Ruby で Array クラスを拡張して行なっています。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 6.3.0 (GFortran 6.3.0) でのコンパイルを想定。

1. 決定係数について

当ブログ過去記事を参照のこと。

2. ソースコードの作成

  • 以下のソースコードでは4種の方法で決定係数を計算している。

File: coefficient_of_determination_line.f95

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
!****************************************************
! 単回帰分析(線形回帰)決定係数計算
!
!   date          name            version
!   2019.03.31    mk-mode.com     1.00 新規作成
!
! Copyright(C) 2019 mk-mode.com All Rights Reserved.
!****************************************************
!
module const
  ! SP: 単精度(4), DP: 倍精度(8)
  integer,     parameter :: SP = kind(1.0)
  integer(SP), parameter :: DP = selected_real_kind(2 * precision(1.0_SP))
end module const

module comp
  use const
  implicit none
  private
  public :: calc_reg_line, r_2

contains
  ! 単回帰直線計算
  !
  ! :param(in)  real(8) x(:): 説明変数配列
  ! :param(in)  real(8) y(:): 目的変数配列
  ! :param(out) real(8)    a: 切片
  ! :param(out) real(8)    b: 傾き
  ! :param(out) real(8)    r: 相関係数
  subroutine calc_reg_line(x, y, a, b, r)
    implicit none
    real(DP), intent(in)  :: x(:), y(:)
    real(DP), intent(out) :: a, b, r
    integer(SP) :: size_x, size_y, i
    real(DP)    :: sum_x, sum_y, sum_xx, sum_xy
    real(DP)    :: mean_x, mean_y, cov, var_x, var_y

    size_x = size(x)
    size_y = size(y)
    if (size_x == 0 .or. size_y == 0) then
      print *, "[ERROR] array size == 0"
      stop
    end if
    if (size_x /= size_y) then
      print *, "[ERROR] size(X) != size(Y)"
      stop
    end if

    ! 単回帰直線
    sum_x  = sum(x)
    sum_y  = sum(y)
    sum_xx = sum(x * x)
    sum_xy = sum(x * y)
    a = (sum_xx * sum_y - sum_xy * sum_x) &
    & / (size_x * sum_xx - sum_x * sum_x)
    b = (size_x * sum_xy - sum_x * sum_y) &
    & / (size_x * sum_xx - sum_x * sum_x)

    ! 相関係数
    mean_x = sum(x) / size_x
    mean_y = sum(y) / size_x
    cov = sum((x - mean_x) * (y - mean_y))
    var_x = sum((x - mean_x) * (x - mean_x))
    var_y = sum((y - mean_y) * (y - mean_y))
    r = (cov / sqrt(var_x)) / sqrt(var_y)
  end subroutine calc_reg_line

  ! 決定係数 (公式使用)
  !
  ! :param(in)   x: 説明変数配列
  ! :param(in)   y: 目的変数配列
  ! :param(in)   b: 回帰直線の傾き
  ! :return    r_2: 残差の変動
  function r_2(x, y, b)
    implicit none
    real(DP), intent(in) :: x(:), y(:), b
    real(DP) :: r_2
    real(DP) :: sum_x, sum_y, sum_y2, sum_xy
    integer(SP) :: n

    n = size(x)
    sum_x  = sum(x)
    sum_y  = sum(y)
    sum_y2 = sum(y * y)
    sum_xy = sum(x * y)
    r_2 = b * (sum_xy - sum_x * sum_y / n) &
      & / (sum_y2 - sum_y * sum_y / n)
  end function r_2
end module comp

program coefficient_of_determination_line
  use const
  use comp
  implicit none
  character(9), parameter :: F_INP = "input.txt"
  integer(SP),  parameter :: UID   = 10
  real(DP)      :: a, b, r
  real(DP)      :: y_b, s_r, s_y2, s_e
  integer(SP)   :: n, i
  character(20) :: f
  real(DP), allocatable :: x(:), y(:), y_e(:)

  ! IN ファイル OPEN
  open (UID, file = F_INP, status = "old")

  ! データ数読み込み
  read (UID, *) n

  ! 配列メモリ確保
  allocate(x(n))
  allocate(y(n))
  allocate(y_e(n))

  ! データ読み込み
  do i = 1, n
    read (UID, *) x(i), y(i)
  end do
  write (f, '("(A, ", I0, "F8.2, A)")') n
  print f, "説明変数 X = (", x, ")"
  print f, "目的変数 Y = (", y, ")"
  print '(A)', "---"

  ! IN ファイル CLOSE
  close (UID)

  ! 単回帰直線
  call calc_reg_line(x, y, a, b, r)
  print '(A, F12.8)', "    切片 a = ", a
  print '(A, F12.8)', "    傾き b = ", b
  print '(A, F12.8)', "相関係数 r = ", r

  ! 決定係数
  y_e  = a + b * x            ! 推定値
  y_b  = sum(y) / size(y)     ! 標本値 Y (目的変数)の平均
  s_r  = sum((y_e - y_b)**2)  ! 推定値の変動
  s_y2 = sum((y - y_b)**2)    ! 標本値の変動
  s_e  = sum((y - y_e)**2)    ! 残差の変動
  print '(A)', "決定係数"
  ! 解法-1. 決定係数 (= 推定値の変動 / 標本値の変動)
  print '(A, F20.16)', "    R2 (1) = ", s_r / s_y2
  ! 解法-2. 決定係数 (= 1 - 残差の変動 / 標本値の変動)
  print '(A, F20.16)', "    R2 (2) = ", 1.0 - s_e / s_y2
  ! 解法-3. 決定係数 (公式使用(解法-1,2の変形))
  print '(A, F20.16)', "    R2 (3) = ", r_2(x, y, b)
  ! 解法-4. 決定係数 (= 相関係数の2乗)
  print '(A, F20.16)', "    R2 (4) = ", r * r

  ! 配列メモリ解放
  deallocate(x)
  deallocate(y)
  deallocate(y_e)
end program coefficient_of_determination_line

3. ソースコードのコンパイル

$ gfortran -o coefficient_of_determination_line coefficient_of_determination_line.f95

4. 動作確認

まず、以下のような入力ファイルを用意する。
(先頭行:点の数、2行目以降:各点)

File: input.txt

1
2
3
4
5
6
7
8
9
10
11
10
107  286
336  851
233  589
 82  389
 61  158
378 1037
129  463
313  563
142  372
428 1020

そして、実行。

$ ./coefficient_of_determination_line
説明変数 X = (  107.00  336.00  233.00   82.00   61.00  378.00  129.00  313.00  142.00  428.00)
目的変数 Y = (  286.00  851.00  589.00  389.00  158.00 1037.00  463.00  563.00  372.00 1020.00)
---
    切片 a =  99.07475877
    傾き b =   2.14452350
相関係数 r =   0.94519501
決定係数
    R2 (1) =   0.8933936043913584
    R2 (2) =   0.8933936043913584
    R2 (3) =   0.8933936043913585
    R2 (4) =   0.8933936043913578

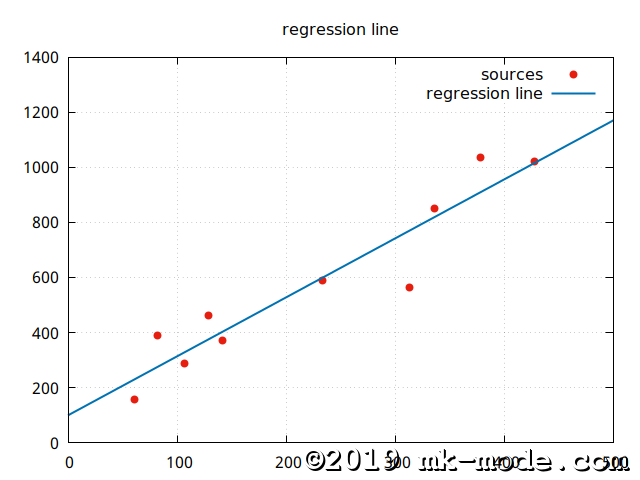

また、参考までに、上記スクリプトで使用した2変量の各点と作成された単回帰直線を gnuplot で描画してみた。

REGRESSION_LINE


以上。
