Fortran - 2つの配列から単回帰曲線(2次回帰)計算!

更新日時:


Fortran 95 で、数値からなる同サイズの配列2つを説明変数・目的変数とみなして単回帰曲線(2次回帰)を計算する方法についての記録です。

過去には、単回帰直線(1次回帰)を計算する方法についての紹介しまいた。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 6.3.0 (GFortran 6.3.0) でのコンパイルを想定。

1. アルゴリズムについて

当ブログ過去記事を参照のこと。

2. ソースコードの作成

File: regression_curve.f95

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
!****************************************************
! 単回帰曲線(2次回帰)計算
! : y = a + b * x + c * x^2
!
!   date          name            version
!   2019.03.17    mk-mode.com     1.00 新規作成
!
! Copyright(C) 2019 mk-mode.com All Rights Reserved.
!****************************************************
!
module const
  ! SP: 単精度(4), DP: 倍精度(8)
  integer,     parameter :: SP = kind(1.0)
  integer(SP), parameter :: DP = selected_real_kind(2 * precision(1.0_SP))
end module const

module comp
  use const
  implicit none
  private
  public :: calc_reg_line

contains
  ! 単回帰曲線(2次回帰)計算
  !
  ! :param(in)  real(8) x(:): 説明変数配列
  ! :param(in)  real(8) y(:): 目的変数配列
  ! :param(out) real(8)    a: 係数 a
  ! :param(out) real(8)    b: 係数 b
  ! :param(out) real(8)    b: 係数 c
  subroutine calc_reg_line(x, y, a, b, c)
    implicit none
    real(DP), intent(in)  :: x(:), y(:)
    real(DP), intent(out) :: a, b, c
    integer(SP) :: size_x, size_y, i
    real(DP)    :: m_x, m_x2, m_x3, m_x4, m_xy, m_x2y, m_y
    real(DP)    :: s_xx, s_xy, s_xx2, s_x2x2, s_x2y

    size_x = size(x)
    size_y = size(y)
    if (size_x == 0 .or. size_y == 0) then
      print *, "[ERROR] array size == 0"
      stop
    end if
    if (size_x /= size_y) then
      print *, "[ERROR] size(X) != size(Y)"
      stop
    end if

    m_x    = sum(x) / size_x              ! avg(X)
    m_y    = sum(y) / size_y              ! avg(Y)
    m_x2   = sum(x * x) / size_x          ! avg(X^2)
    m_x3   = sum(x * x * x) / size_x      ! avg(X^3)
    m_x4   = sum(x * x * x * x) / size_x  ! avg(X^4)
    m_xy   = sum(x * y) / size_x          ! avg(X * Y)
    m_x2y  = sum(x * x * y) / size_x      ! avg(X-2 * Y)
    s_xx   = m_x2 - m_x * m_x             ! Sxx
    s_xy   = m_xy - m_x * m_y             ! Sxy
    s_xx2  = m_x3 - m_x * m_x2            ! Sxx2
    s_x2x2 = m_x4 - m_x2 * m_x2           ! Sx2x2
    s_x2y  = m_x2y - m_x2 * m_y           ! Sx2y
    b = s_xy * s_x2x2 - s_x2y * s_xx2
    b = b / (s_xx * s_x2x2 - s_xx2 * s_xx2)
    c = s_x2y * s_xx - s_xy * s_xx2
    c = c / (s_xx * s_x2x2 - s_xx2 * s_xx2)
    a = m_y - b * m_x - c * m_x2
  end subroutine calc_reg_line
end module comp

program regression_curve
  use const
  use comp
  implicit none
  character(9), parameter :: F_INP = "input.txt"
  integer(SP),  parameter :: UID   = 10
  real(DP)      :: a, b, c
  integer(SP)   :: n, i
  character(20) :: f
  real(DP), allocatable :: x(:), y(:)

  ! IN ファイル OPEN
  open (UID, file = F_INP, status = "old")

  ! データ数読み込み
  read (UID, *) n

  ! 配列用メモリ確保
  allocate(x(n))
  allocate(y(n))

  ! データ読み込み
  do i = 1, n
    read (UID, *) x(i), y(i)
  end do
  write (f, '("(A, ", I0, "F8.2, A)")') n
  print f, "説明変数 X = (", x, ")"
  print f, "目的変数 Y = (", y, ")"
  print '(A)', "---"

  ! IN ファイル CLOSE
  close (UID)

  ! 回帰曲線計算
  call calc_reg_line(x, y, a, b, c)
  print '(A, F12.8)', "a = ", a
  print '(A, F12.8)', "b = ", b
  print '(A, F12.8)', "c = ", c

  ! 配列用メモリ解放
  deallocate(x)
  deallocate(y)
end program regression_curve

3. ソースコードのコンパイル

$ gfortran -o regression_curve regression_curve.f95

4. 動作確認

まず、以下のような入力ファイルを用意する。
(先頭行:点の数、2行目以降:各点)

File: input.txt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14
83 183
71 168
64 171
69 178
69 176
64 172
68 165
59 158
81 183
91 182
57 163
65 175
58 164
62 175

そして、テキストファイルの出力をパイプ処理して実行。

$ ./regression_curve
説明変数 X = (   83.00   71.00   64.00   69.00   69.00   64.00   68.00   59.00   81.00   91.00   57.00   65.00   58.00   62.00)
目的変数 Y = (  183.00  168.00  171.00  178.00  176.00  172.00  165.00  158.00  183.00  182.00  163.00  175.00  164.00  175.00)
---
a =  41.37453964
b =   3.08672320
c =  -0.01683565

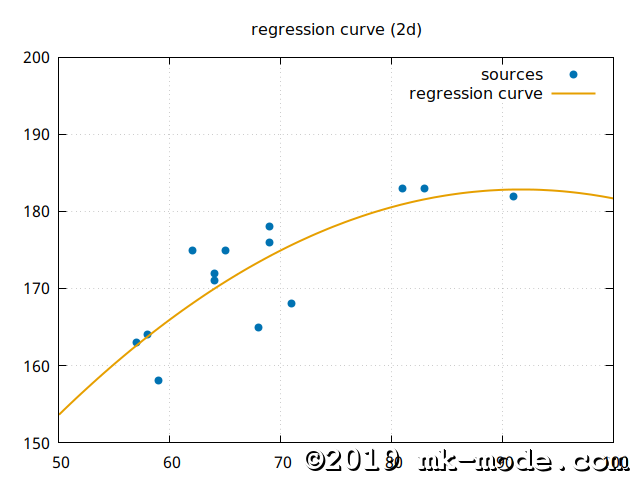

参考までに、上記スクリプトで使用した2変量の各点と作成された回帰曲線を gnuplot で描画してみた。

REGRESSION_CURVE


以上。
