Fortran 95 で「3次スプライン補間」のアルゴリズムを実装してみました。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 6.3.0 (GFortran 6.3.0) でのコンパイルを想定。

1. アルゴリズムについて

当ブログ過去記事を参照のこと。

2. ソースコードの作成

File: spline_interpolation.f95

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
!****************************************************
! 3次スプライン補間
!
! * 入力はテキストファイルをパイプ処理
!     1行目:     点の数
!     2行目以降: 1行に1点(x, y)
!
!   date          name            version
!   2018.12.20    mk-mode.com     1.00 新規作成
!
! Copyright(C) 2018 mk-mode.com All Rights Reserved.
!****************************************************
!
module const
  ! SP: 単精度(4), DP: 倍精度(8)
  integer,     parameter :: SP = kind(1.0)
  integer(SP), parameter :: DP = selected_real_kind(2 * precision(1.0_SP))
end module const

module spline
  use const
  implicit none
  private
  public :: interpolate

contains
  ! 3次スプライン補間
  !
  ! :param(in) integer(4)  :: n: 点の数
  ! :param(in) real(8)  p(:, :): 点の配列
  subroutine interpolate(n, p)
    use const
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: p(2, n)
    real(DP) :: h(n - 1), w(n - 2), mtx(n - 1, n - 2), v(n)
    real(DP) :: a(n - 1), b(n - 1), c(n - 1), d(n)
    real(DP)    :: xp, xp_2, xp_3, x, y
    integer(SP) :: idx, i

    ! 初期計算
    h = calc_h(n, p)
    w = calc_w(n, p, h)
    call gen_mtx(n, h, w, mtx)
    call gauss_jordan(n, mtx, v)
    v = cshift(v, -1)
    b = calc_b(n, v)
    a = calc_a(n, v, p)
    d = calc_d(n, p)
    c = calc_c(n, v, p)

    ! 補間
    do i = int(p(1, 1) * 10), int(p(1, n) * 10)
      x = i * 0.1_DP
      idx = find_idx(n, p, x)
      xp   = x - p(1, idx)
      xp_2 = xp * xp
      xp_3 = xp_2 * xp
      y = a(idx) * xp_3 + b(idx) * xp_2 + c(idx) * xp + d(idx)
      print '(F8.4, X, F8.4)', x, y
    end do
  end subroutine interpolate

  ! h 計算
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)  p(2, n): 点の配列
  ! :return    real(8) h(n - 1): h の配列
  function calc_h(n, p) result(h)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: p(2, n)
    real(DP) :: h(n - 1)

    h = p(1, 2:n) - p(1, 1:n-1)
  end function calc_h

  ! w 計算
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)  p(2, n): 点の配列
  ! :param(in) real(8) h(n - 1): h の配列
  ! :return    real(8) w(n - 2): w の配列
  function calc_w(n, p, h) result(w)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: p(2, n), h(n - 1)
    real(DP) :: w(n - 2)

    w = 6.0_DP * ((p(2, 3:n) - p(2, 2:n-1)) &
    & / h(2:n-1) - (p(2, 2:n-1) - p(2, 1:n-2)) / h(1:n-2))
  end function calc_w

  ! 行列生成
  !
  ! :param(in)  integer(4)             n: 点の数
  ! :param(in)  real(8)         h(n - 1): h の配列
  ! :param(in)  real(8)         w(n - 2): w の配列
  ! :param(out) real(8) mtx(n - 1, n - 2: 行列
  subroutine gen_mtx(n, h, w, mtx)
    implicit none
    integer(SP), intent(in)  :: n
    real(DP),    intent(in)  :: h(n - 1), w(n - 1)
    real(DP),    intent(out) :: mtx(n - 1, n - 2)
    integer(SP) :: i

    mtx(:, :) = 0.0_DP
    do i = 1, n - 2
      mtx(i, i)  = 2.0_DP * (h(i) + h(i + 1))
      mtx(n - 1, i) = w(i)
      if (i == 1) cycle
      mtx(i, i - 1) = h(i)
      mtx(i - 1, i) = h(i)
    end do
  end subroutine gen_mtx

  ! 連立一次方程式を解く(Gauss-Jordan 法)
  !
  ! :param(in)  integer(4)             n: 点の数
  ! :param(in)  real(8) mtx(n - 1, n - 2: 行列
  ! :param(out) real(8)             v(n): v の配列
  subroutine gauss_jordan(n, mtx, v)
    implicit none
    integer(SP), intent(in)  :: n
    real(DP),    intent(in)  :: mtx(n - 1, n - 2)
    real(DP),    intent(out) :: v(n)
    integer(SP) :: i, j
    real(DP)    :: mtx_w(n - 1, n - 2)  ! 作業用
    real(DP)    :: p, d

    mtx_w(:, :) = mtx(:, :)
    v(:) = 0.0_DP
    do j = 1, n - 2
      p = mtx_w(j, j)
      mtx_w(j:n-1, j) = mtx_w(j:n-1, j) / p
      do i = 1, n - 2
        if (i == j) cycle
        d = mtx_w(j, i)
        mtx_w(j:n-1, i) = mtx_w(j:n-1, i) - d * mtx_w(j:n-1, j)
      end do
    end do
    v(1:n-2) = mtx_w(n - 1, 1:n-2)
  end subroutine gauss_jordan

  ! a 計算
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)     v(n): v の配列
  ! :param(in) real(8)  p(2, n): 点の配列
  ! :return    real(8) a(n - 1): a の配列
  function calc_a(n, v, p) result(a)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: v(n), p(2, n)
    real(DP) :: a(n - 1)

    a = (v(2:n) - v(1:n-1)) / (6.0_DP * (p(1, 2:n) - p(1, 1:n-1)))
  end function calc_a

  ! b 計算
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)     v(n): v の配列
  ! :return    real(8) b(n - 1): b の配列
  function calc_b(n, v) result(b)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: v(n)
    real(DP) :: b(n - 1)

    b = v(1:n-1) / 2.0_DP
  end function calc_b

  ! c 計算
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)     v(n): v の配列
  ! :param(in) real(8)  p(2, n): 点の配列
  ! :return    real(8)     c(n): c の配列
  function calc_c(n, v, p) result(c)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: v(n), p(2, n)
    real(DP) :: c(n - 1)

    c = (p(2, 2:n) - p(2, 1:n-1)) / (p(1, 2:n) - p(1, 1:n-1)) &
    & - (p(1, 2:n) - p(1, 1:n-1)) * (2.0_DP * v(1:n-1) + v(2:n)) &
    & / 6.0_DP
  end function calc_c

  ! d 計算
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)  p(2, n): 点の配列
  ! :return    real(8)     d(n): d の配列
  function calc_d(n, p) result(d)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: p(2, n)
    real(DP) :: d(n)

    d = p(2, :)
  end function calc_d

  ! インデックス検索
  !
  ! :param(in) integer(4)     n: 点の数
  ! :param(in) real(8)  p(2, n): 点の配列
  ! :param(in) real(8)        x: x 値
  ! :return    integer(4)   idx: インデックス
  function find_idx(n, p, x) result(idx)
    implicit none
    integer(SP), intent(in) :: n
    real(DP),    intent(in) :: p(2, n), x
    integer(SP) :: idx
    integer(SP) :: i, j, k

    i = 1
    j = n
    do while (i < j)
      k = (i + j) / 2
      if (p(1, k) < x) then
        i = k + 1
      else
        j = k
      end if
    end do
    if (i > 1) i = i - 1
    idx = i
  end function find_idx
end module spline

program spline_interpolation
  use const
  use spline
  implicit none
  character(20), parameter :: F_SRC = "src.txt"
  integer(SP),   parameter :: UID_S = 10
  integer(SP) :: n                  ! 点の数
  real(DP), allocatable :: p(:, :)  ! 点の配列
  integer(SP) :: i, ios

  ! ファイル OPEN
  open(UID_S, file = F_SRC, status = 'old')

  ! 点の数の取得
  read(UID_S, *) n

  ! 点の配列メモリ確保
  allocate(p(2, n))

  ! 点の配列読み込み
  do i = 1, n
    read(UID_S, *) p(:, i)
  end do

  ! ファイル CLOSE
  close(UID_S)

  ! 補間
  call interpolate(n, p)

  ! 点の配列メモリ解放
  deallocate(p)

  stop
end program spline_interpolation

3. ソースコードのコンパイル

$ gfortran -o spline_interpolation spline_interpolation.f95

4. 動作確認

あらかじめ与える点の情報はテキストファイルから取り込むようにしているので、まず、テキストファイルを作成する。(1行目:点の数、2行目以降:x, y)

File: src.txt

1
2
3
4
5
6
7
6
0.0 0.8
2.0 3.2
3.0 2.8
5.0 4.5
7.0 2.5
8.0 1.9

そして、実行。

$ ./spline_interpolation > res.txt

5. 結果確認

File: res.txt

1
2
3
4
5
6
7
8
9
10
11
12
13
  0.0000   0.8000
  0.1000   0.9861
  0.2000   1.1713
  0.3000   1.3544
  0.4000   1.5346
        :
  ===< 中略 >===
        :
  7.6000   2.0754
  7.7000   2.0275
  7.8000   1.9831
  7.9000   1.9410
  8.0000   1.9000

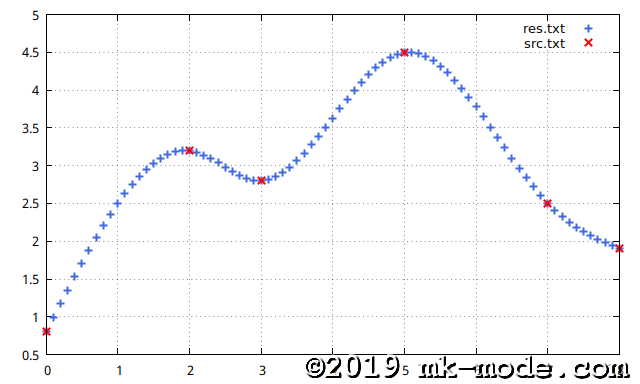

GNUPLOT で描画。

SPLINE_INTERPOLATION


以上。
