C++ - 重回帰分析(2次多項式モデル)!

更新日時:


C++ で、数値からなる同サイズの配列3個を説明変数2個・目的変数1個とみなして重回帰式を計算する方法についての記録です。(今回は2次多項式モデル)
連立1次方程式を解くのに「ガウスの消去法」を使用します。

過去には Fortran 等で実装しています。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 9.2.0 (G++ 9.2.0) (C++17) でのコンパイルを想定。

1. アルゴリズム

求める重回帰式を (説明変数が2個)とする場合、 と置くと、 (説明変数が5個)となるので、残差の二乗和

となる。

それぞれで偏微分したものを とする。

これらを変形すると、

となる。これらの の連立1次方程式を解けばよい。
と置かず、直接計算してもよいが、偏微分や連立方程式が分かりにくくなる。

2. ガウスの消去法による連立方程式の解法について

当ブログ過去記事を参照。

3. ソースコードの作成

  • ファイル読み込み部分、計算部分、実行部分とソースファイルを分けている。

File: file.hpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#ifndef REGRESSION_MULTI_2E_2D_FILE_HPP_
#define REGRESSION_MULTI_2E_2D_FILE_HPP_

#include <fstream>
#include <string>
#include <vector>

class File {
  std::string f_data;

public:
  File(std::string f_data) : f_data(f_data) {}
  bool get_text(std::vector<std::vector<double>>&);
};

#endif

File: file.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
#include "file.hpp"

#include <iostream>
#include <sstream>
#include <string>
#include <vector>

bool File::get_text(std::vector<std::vector<double>>& data) {
  try {
    // ファイル OPEN
    std::ifstream ifs(f_data);
    if (!ifs.is_open()) return false;  // 読み込み失敗

    // ファイル READ
    std::string buf;                   // 1行分バッファ
    while (getline(ifs, buf)) {
      std::vector<double> rec;         // 1行分ベクタ
      std::istringstream iss(buf);     // 文字列ストリーム
      std::string field;               // 1列分文字列

      // 1行分文字列を1行分ベクタに追加
      double x, y, z;
      while (iss >> x >> y >> z) {
        rec.push_back(x);
        rec.push_back(y);
        rec.push_back(z);
      }

      // 1行分ベクタを data ベクタに追加
      if (rec.size() != 0) data.push_back(rec);
    }

    return true;
  } catch (...) {
      std::cerr << "EXCEPTION!" << std::endl;
      return false;
  }

  return true;  // 読み込み成功
}

File: calc.hpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#ifndef REGRESSION_MULTI_2E_2D_CALC_HPP_
#define REGRESSION_MULTI_2E_2D_CALC_HPP_

#include <vector>

class Calc {
  std::vector<std::vector<double>> data;             // 元データ
  std::vector<std::vector<double>> mtx;              // 計算用行列
  bool solve_ge(std::vector<std::vector<double>>&);  // ガウスの消去法

public:
  Calc(std::vector<std::vector<double>>& data) : data(data) {}
  unsigned int cnt;                                  // データ件数
  bool reg_multi_2e_2d(double&, double&, double&, double&, double&, double&);
                            // 重回帰式(説明変数2個; 2次多項式モデル)の計算
};

#endif

File: calc.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
#include "calc.hpp"

#include <cmath>
#include <iostream>
#include <sstream>
#include <vector>

/**
 * @brief      重回帰式(説明変数2個; 2次多項式モデル)の計算
 *
 * @param[ref] a (double)
 * @param[ref] b (double)
 * @param[ref] c (double)
 * @param[ref] d (double)
 * @param[ref] e (double)
 * @param[ref] f (double)
 * @return     真偽(bool)
 * @retval     true  成功
 * @retval     false 失敗
 */
bool Calc::reg_multi_2e_2d(
  double& a, double& b, double& c, double& d, double& e, double& f
) {
  unsigned int i;     // loop インデックス
  double s_x1   = 0.0;  // sum(x1     )
  double s_x1x1 = 0.0;  // sum(x1 * x1)
  double s_x1x2 = 0.0;  // sum(x1 * x2)
  double s_x1x3 = 0.0;  // sum(x1 * x3)
  double s_x1x4 = 0.0;  // sum(x1 * x4)
  double s_x1x5 = 0.0;  // sum(x1 * x5)
  double s_x1y  = 0.0;  // sum(x1 * y )
  double s_x2   = 0.0;  // sum(x2     )
  double s_x2x2 = 0.0;  // sum(x2 * x2)
  double s_x2x3 = 0.0;  // sum(x2 * x3)
  double s_x2x4 = 0.0;  // sum(x2 * x4)
  double s_x2x5 = 0.0;  // sum(x2 * x5)
  double s_x2y  = 0.0;  // sum(x2 * y )
  double s_x3   = 0.0;  // sum(x3     )
  double s_x3x3 = 0.0;  // sum(x3 * x3)
  double s_x3x4 = 0.0;  // sum(x3 * x4)
  double s_x3x5 = 0.0;  // sum(x3 * x5)
  double s_x3y  = 0.0;  // sum(x3 * y )
  double s_x4   = 0.0;  // sum(x4     )
  double s_x4x4 = 0.0;  // sum(x4 * x4)
  double s_x4x5 = 0.0;  // sum(x4 * x5)
  double s_x4y  = 0.0;  // sum(x4 * y )
  double s_x5   = 0.0;  // sum(x5     )
  double s_x5x5 = 0.0;  // sum(x5 * x5)
  double s_x5y  = 0.0;  // sum(x5 * y )
  double s_y    = 0.0;  // sum(y      )
  double x1     = 0.0;  // x1 計算用
  double x2     = 0.0;  // x2 計算用
  double x3     = 0.0;  // x3 計算用
  double x4     = 0.0;  // x4 計算用
  double x5     = 0.0;  // x5 計算用
  double y      = 0.0;  // y  計算用

  try {
    // データ数
    cnt = data.size();

    // sum(x1), sum(x1 * x1), sum(x1 * x2), ...
    for (i = 0; i < cnt; i++) {
      x1 = data[i][0];
      x2 = data[i][1];
      x3 = x1 * x2;
      x4 = x1 * x1;
      x5 = x2 * x2;
      y  = data[i][2];
      s_x1   += x1;
      s_x1x1 += x1 * x1;
      s_x1x2 += x1 * x2;
      s_x1x3 += x1 * x3;
      s_x1x4 += x1 * x4;
      s_x1x5 += x1 * x5;
      s_x1y  += x1 * y;
      s_x2   += x2;
      s_x2x2 += x2 * x2;
      s_x2x3 += x2 * x3;
      s_x2x4 += x2 * x4;
      s_x2x5 += x2 * x5;
      s_x2y  += x2 * y;
      s_x3   += x3;
      s_x3x3 += x3 * x3;
      s_x3x4 += x3 * x4;
      s_x3x5 += x3 * x5;
      s_x3y  += x3 * y;
      s_x4   += x4;
      s_x4x4 += x4 * x4;
      s_x4x5 += x4 * x5;
      s_x4y  += x4 * y;
      s_x5   += x5;
      s_x5x5 += x5 * x5;
      s_x5y  += x5 * y;
      s_y    += y;
    }
    // 行列1行目
    mtx.push_back({(double)cnt, s_x1, s_x2, s_x3, s_x4, s_x5, s_y});
    // 行列2行目
    mtx.push_back({mtx[0][1], s_x1x1, s_x1x2, s_x1x3, s_x1x4, s_x1x5, s_x1y});
    // 行列3行目
    mtx.push_back({mtx[0][2], mtx[1][2], s_x2x2, s_x2x3, s_x2x4, s_x2x5, s_x2y});
    // 行列4行目
    mtx.push_back({mtx[0][3], mtx[1][3], mtx[2][3], s_x3x3, s_x3x4, s_x3x5, s_x3y});
    // 行列5行目
    mtx.push_back({mtx[0][4], mtx[1][4], mtx[2][4], mtx[3][4], s_x4x4, s_x4x5, s_x4y});
    // 行列6行目
    mtx.push_back({mtx[0][5], mtx[1][5], mtx[2][5], mtx[3][5], mtx[4][5], s_x5x5, s_x5y});

    // 計算(ガウスの消去法)
    if (!solve_ge(mtx)) {
      std::cout << "[ERROR] Failed to solve by the Gauss-Ellimination method!"
                << std::endl;
      return false;
    }

    // b0, ..., b5
    a = mtx[0][6];
    b = mtx[1][6];
    c = mtx[2][6];
    d = mtx[3][6];
    e = mtx[4][6];
    f = mtx[5][6];
  } catch (...) {
    return false;  // 計算失敗
  }

  return true;  // 計算成功
}

/**
 * @brief      ガウスの消去法
 *
 * @param[ref] 行列(配列) mtx (double)
 * @return     真偽(bool)
 * @retval     true  成功
 * @retval     false 失敗
 */
bool Calc::solve_ge(std::vector<std::vector<double>>& mtx) {
  int i;     // loop インデックス
  int j;     // loop インデックス
  int k;     // loop インデックス
  int n;     // 元(行)の数
  double d;  // 計算用

  try {
    n = (int)mtx.size();

    // 前進消去
    for (k = 0; k < n - 1; k++) {
      for (i = k + 1; i < n; i++) {
        d = mtx[i][k] / mtx[k][k];
        for (j = k + 1; j <= n; j++)
          mtx[i][j] -= mtx[k][j] * d;
      }
    }

    // 後退代入
    for (i = n - 1; i >= 0; i--) {
      d = mtx[i][n];
      for (j = i + 1; j < n; j++)
        d -= mtx[i][j] * mtx[j][n];
      mtx[i][n] = d / mtx[i][i];
    }
  } catch (...) {
    return false;  // 計算失敗
  }

  return true;  // 計算成功
}

File: regression_multi_2e_2d.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
/***********************************************************
  重回帰式計算(説明(独立)変数2個、2次多項式モデル)
  * y = b0 + b1x1 + b2x2 + b3x1x2 + b4x1^2 + b5x2^2
  * y = b0 + b1x1 + b2x2 + b3x3 + b4x4 + b5x5
    (x3 = x1x2, x4 = x1^2, x5 = x2^2)
    ということ。

    DATE          AUTHOR          VERSION
    2020.07.15    mk-mode.com     1.00 新規作成

  Copyright(C) 2020 mk-mode.com All Rights Reserved.
***********************************************************/
#include "calc.hpp"
#include "file.hpp"

#include <cstdlib>   // for EXIT_XXXX
#include <iomanip>   // for setprecision
#include <iostream>
#include <string>
#include <vector>

int main(int argc, char* argv[]) {
  std::string f_data;                     // データファイル名
  std::vector<std::vector<double>> data;  // データ配列
  std::size_t i;                          // loop インデックス
  double a;                               // 定数 b0
  double b;                               // 係数 b1
  double c;                               // 係数 b2
  double d;                               // 係数 b3
  double e;                               // 係数 b4
  double f;                               // 係数 b5

  try {
    // コマンドライン引数のチェック
    if (argc != 2) {
      std::cerr << "[ERROR] Number of arguments is wrong!\n"
                << "[USAGE] ./regression_multi_2e_2d <file_name>"
                << std::endl;
      return EXIT_FAILURE;
    }

    // ファイル名取得
    f_data = argv[1];

    // データ取得
    File file(f_data);
    if (!file.get_text(data)) {
      std::cout << "[ERROR] Failed to read the file!" << std::endl;
      return EXIT_FAILURE;
    }

    // データ一覧出力
    std::cout << std::fixed << std::setprecision(4);
    std::cout << "説明変数 X  説明変数 Y  目的変数 Z" << std::endl;
    for (i = 0; i < data.size(); i++)
      std::cout << std::setw(10) << std::right << data[i][0]
                << "  "
                << std::setw(10) << std::right << data[i][1]
                << "  "
                << std::setw(10) << std::right << data[i][2]
                << std::endl;

    // 計算
    Calc calc(data);
    if (!calc.reg_multi_2e_2d(a, b, c, d, e, f)) {
      std::cout << "[ERROR] Failed to calculate!" << std::endl;
      return EXIT_FAILURE;
    }

    // 結果出力
    std::cout << std::fixed << std::setprecision(8);
    std::cout << "---\n"
              << "b0 = " << std::setw(16) << std::right << a
              << "\n"
              << "b1 = " << std::setw(16) << std::right << b
              << "\n"
              << "b2 = " << std::setw(16) << std::right << c
              << "\n"
              << "b3 = " << std::setw(16) << std::right << d
              << "\n"
              << "b4 = " << std::setw(16) << std::right << e
              << "\n"
              << "b5 = " << std::setw(16) << std::right << f
              << std::endl;
  } catch (...) {
      std::cerr << "EXCEPTION!" << std::endl;
      return EXIT_FAILURE;
  }

  return EXIT_SUCCESS;
}

4. ソースコードのコンパイル

まず、以下のように Makefile を作成する。(行頭のインデントはタブ文字

File: Makefile

gcc_options = -std=c++17 -Wall -O2 --pedantic-errors

regression_multi_2e_2d: regression_multi_2e_2d.o file.o calc.o
	g++ $(gcc_options) -o $@ $^

regression_multi_2e_2d.o : regression_multi_2e_2d.cpp
	g++ $(gcc_options) -c $<

file.o : file.cpp
	g++ $(gcc_options) -c $<

calc.o : calc.cpp
	g++ $(gcc_options) -c $<

run : regression_multi_2e_2d
	./regression_multi_2e_2d

clean :
	rm -f ./regression_multi_2e_2d
	rm -f ./*.o

.PHONY : run clean

そして、ビルド(コンパイル&リンク)。

$ make

5. 動作確認

まず、以下のような入力ファイルを用意する。
(各行は x, y (説明変数)と z (目的変数)の値)

File: data.txt

1
2
3
4
5
6
7
8
9
10
17.50 30.00 45.00
17.00 25.00 38.00
18.50 20.00 41.00
16.00 30.00 34.00
19.00 45.00 59.00
19.50 35.00 47.00
16.00 25.00 35.00
18.00 35.00 43.00
19.00 35.00 54.00
19.50 40.00 52.00

そして、実行。

$ ./regression_multi_2e_2d data.txt
説明変数 X  説明変数 Y  目的変数 Z
   17.5000     30.0000     45.0000
   17.0000     25.0000     38.0000
   18.5000     20.0000     41.0000
   16.0000     30.0000     34.0000
   19.0000     45.0000     59.0000
   19.5000     35.0000     47.0000
   16.0000     25.0000     35.0000
   18.0000     35.0000     43.0000
   19.0000     35.0000     54.0000
   19.5000     40.0000     52.0000
---
b0 =    -333.90329860
b1 =      45.88441700
b2 =      -4.17606547
b3 =       0.21073633
b4 =      -1.38455510
b5 =       0.01371027
  • Ruby 版と答えが(概ね)一致することも確認。

6. 視覚的な確認

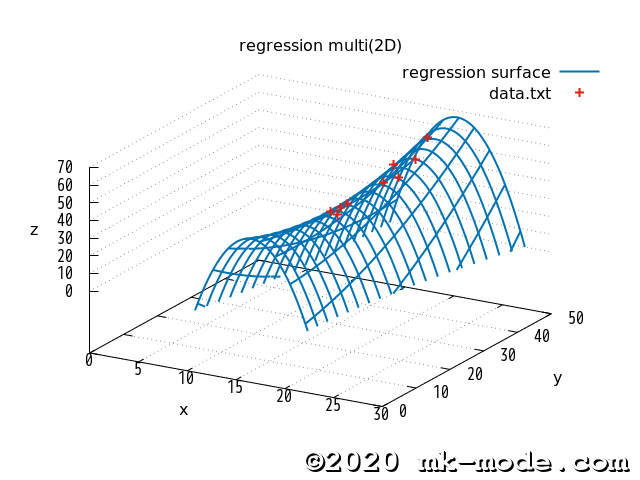

参考までに、上記スクリプトで使用した2変量の各点と作成された単回帰曲線を gnuplot で描画してみた。

REGRESSION_MULTI_2E_2D

  • Ruby 版とグラフが(概ね)一致することも確認。

以上。



Sponsored Link



コメントする
