Fortran - 2 つの配列から重回帰分析(2次多項式モデル)!

Updated:


過去に、説明(独立)変数2個、目的(従属)変数1個の「重回帰式」の計算を Fortran 95 で実装しました。

今回は、重回帰式を2次多項式にしてみました。

前回、同じことを Ruby で Array クラスを拡張する方法で実装しています。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 6.3.0 (GFortran 6.3.0) でのコンパイルを想定。

1. 重回帰式(2次多項式モデル)の求め方

求める重回帰式を \(y=b_0+b_1x_1+b_2x_2+b_3x_1x_2+b_4{x_1}^2+b_5{x_2}^2\) (説明変数が2個)とする場合、 \(x_3=x_1x_2,\ x_4={x_1}^2,\ x_5={x_2}^2\) と置くと、 \(y=b_0+b_1x_1+b_2x_2+b_3x_3+b_4x_4+b_5x_5\) (説明変数が5個)となるので、残差の二乗和 \(S\) は

\[\begin{eqnarray*} S = \sum(y_i - b_0 - b_1x_{1i} - b_2x_{2i} - b_3x_{3i} - b_4x_{4i} - b_5x_{5i})^2 \end{eqnarray*}\]

となる。 \(\displaystyle \left(\sum は \sum_{i=1}^{N}\right)\)

\(b_0,\cdots,b_5\) それぞれで偏微分したものを \(0\) とする。

\[\begin{eqnarray*} \frac{\partial S}{\partial b_0} &=& 2\sum(b_0+b_1x_{1i}+b_2x_{2i}+b_3x_{3i}+b_4x_{4i}+b_5x_{5i} - y_i) = 0 \\ \frac{\partial S}{\partial b_1} &=& 2\sum(b_0x_{1i}+b_1{x_{1i}}^2+b_2x_{1i}x_{2i}+b_3x_{1i}x_{3i}+b_4x_{1i}x_{4i}+b_5x_{1i}x_{5i} - x_{1i}y_i) = 0 \\ \frac{\partial S}{\partial b_2} &=& 2\sum(b_0x_{2i}+b_1x_{1i}x_{2i}+b_2{x_{2i}}^2+b_3x_{2i}x_{3i}+b_4x_{2i}x_{4i}+b_5x_{2i}x_{5i} - x_{2i}y_i) = 0 \\ \frac{\partial S}{\partial b_3} &=& 2\sum(b_0x_{3i}+b_1x_{1i}x_{3i}+b_2x_{2i}x_{3i}+b_3{x_{3i}}^2+b_4x_{3i}x_{4i}+b_5x_{3i}x_{5i} - x_{3i}y_i) = 0 \\ \frac{\partial S}{\partial b_4} &=& 2\sum(b_0x_{4i}+b_1x_{1i}x_{4i}+b_2x_{2i}x_{4i}+b_3x_{3i}x_{4i}+b_4{x_{4i}}^2+b_5x_{4i}x_{5i} - x_{4i}y_i) = 0 \\ \frac{\partial S}{\partial b_5} &=& 2\sum(b_0x_{5i}+b_1x_{1i}x_{5i}+b_2x_{2i}x_{5i}+b_3x_{3i}x_{5i}+b_4x_{4i}x_{5i}+b_5{x_{5i}}^2 - x_{5i}y_i) = 0 \end{eqnarray*}\]

これらを変形すると、

\[\begin{eqnarray*} b_0N + b_1\sum x_{1i} + b_2\sum x_{2i} + b_3\sum x_{3i} + b_4\sum x_{4i} + b_5\sum x_{5i} &=& \sum y_i \\ b_0\sum x_{1i}+b_1\sum {x_{1i}}^2+b_2\sum x_{1i}x_{2i}+b_3\sum x_{1i}x_{3i}+b_4\sum x_{1i}x_{4i}+b_5\sum x_{1i}x_{5i} &=& \sum x_{1i}y_i \\ b_0\sum x_{2i}+b_1\sum x_{1i}x_{2i}+b_2\sum {x_{2i}}^2+b_3\sum x_{2i}x_{3i}+b_4\sum x_{2i}x_{4i}+b_5\sum x_{2i}x_{5i} &=& \sum x_{2i}y_i \\ b_0\sum x_{3i}+b_1\sum x_{1i}x_{3i}+b_2\sum x_{2i}x_{3i}+b_3\sum {x_{3i}}^2+b_4\sum x_{3i}x_{4i}+b_5\sum x_{3i}x_{5i} &=& \sum x_{3i}y_i \\ b_0\sum x_{4i}+b_1\sum x_{1i}x_{4i}+b_2\sum x_{2i}x_{4i}+b_3\sum x_{3i}x_{4i}+b_4\sum {x_{4i}}^2+b_5\sum x_{4i}x_{5i} &=& \sum x_{4i}y_i \\ b_0\sum x_{5i}+b_1\sum x_{1i}x_{5i}+b_2\sum x_{2i}x_{5i}+b_3\sum x_{3i}x_{5i}+b_4\sum x_{4i}x_{5i}+b_5\sum {x_{5i}}^2 &=& \sum x_{5i}y_i \\ (但し、x_3=x_1x_2,\ x_4={x_1}^2,\ x_5={x_2}^2) \end{eqnarray*}\]

となる。これらの \(b_0,\cdots,b_5\) の連立1次方程式を解けばよい。
※\(x_3=x_1x_2,\ x_4={x_1}^2,\ x_5={x_2}^2\) と置かず、直接計算してもよいが、偏微分や連立方程式が分かりにくくなる。

2. ガウスの消去法による連立方程式の解法について

当ブログ過去記事を参照。

3. ソースコードの作成

File: regression_multi_2d.f95

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
!****************************************************
! 重回帰式計算(説明(独立)変数2個、2次多項式モデル)
! * y = b0 + b1x1 + b2x2 + b3x1x2 + b4x1^2 + b5x2^2
! * y = b0 + b1x1 + b2x2 + b3x3 + b4x4 + b5x5
!   (x3 = x1x2, x4 = x1^2, x5 = x2^2)
!   ということ。
!
!   date          name            version
!   2019.06.27    mk-mode.com     1.00 新規作成
!
! Copyright(C) 2019 mk-mode.com All Rights Reserved.
!****************************************************
!
module const
  ! SP: 単精度(4), DP: 倍精度(8)
  integer,     parameter :: SP = kind(1.0)
  integer(SP), parameter :: DP = selected_real_kind(2 * precision(1.0_SP))
end module const

module comp
  use const
  implicit none
  private
  public :: calc_reg_multi_2d

contains
  ! 重回帰式計算
  ! * 説明変数2個、2次多項式モデル
  ! * y = b0 + b1x1 + b2x2 + b3x1x2 + b4x1^2 + b5x2^2
  ! * y = b0 + b1x1 + b2x2 + b3x3 + b4x4 + b5x5
  !   (x3 = x1x2, x4 = x1^2, x5 = x2^2)
  !
  ! :param(in)  real(8) x(:, 2): 説明変数配列
  ! :param(in)  real(8)    y(:): 目的変数配列
  ! :param(out) real(8)       c: 定数
  ! :param(out) real(8)    v(5): 係数
  subroutine calc_reg_multi_2d(x, y, c, v)
    implicit none
    real(DP), intent(in)  :: x(:, :), y(:)
    real(DP), intent(out) :: c, v(5)
    integer(SP) :: s_x1, s_x2, s_y
    real(DP)    :: mtx(6, 7)
    real(DP), allocatable :: x1(:), x2(:), x3(:), x4(:), x5(:)

    s_x1 = size(x(:, 1))
    s_x2 = size(x(:, 2))
    s_y  = size(y)
    if (s_x1 == 0 .or. s_x2 == 0 .or. s_y == 0) then
      print *, "[ERROR] array size == 0"
      stop
    end if
    if (s_x1 /= s_y .or. s_x2 /= s_y) then
      print *, "[ERROR] size(X) != size(Y)"
      stop
    end if
    allocate(x1(s_x1))
    allocate(x2(s_x1))
    allocate(x3(s_x1))
    allocate(x4(s_x1))
    allocate(x5(s_x1))

    x1 = x(:, 1)
    x2 = x(:, 2)
    x3 = x1 * x2
    x4 = x1 * x1
    x5 = x2 * x2
    ! 左辺・対角成分
    mtx(1, 1) = s_x1
    mtx(2, 2) = sum(x1 * x1)
    mtx(3, 3) = sum(x2 * x2)
    mtx(4, 4) = sum(x3 * x3)
    mtx(5, 5) = sum(x4 * x4)
    mtx(6, 6) = sum(x5 * x5)
    ! 左辺・右上成分
    mtx(1, 2) = sum(x1)
    mtx(1, 3) = sum(x2)
    mtx(1, 4) = sum(x3)
    mtx(1, 5) = sum(x4)
    mtx(1, 6) = sum(x5)
    mtx(2, 3) = sum(x1 * x2)
    mtx(2, 4) = sum(x1 * x3)
    mtx(2, 5) = sum(x1 * x4)
    mtx(2, 6) = sum(x1 * x5)
    mtx(3, 4) = sum(x2 * x3)
    mtx(3, 5) = sum(x2 * x4)
    mtx(3, 6) = sum(x2 * x5)
    mtx(4, 5) = sum(x3 * x4)
    mtx(4, 6) = sum(x3 * x5)
    mtx(5, 6) = sum(x4 * x5)
    ! 左辺・左下成分
    mtx(2, 1) = mtx(1, 2)
    mtx(3, 1) = mtx(1, 3)
    mtx(3, 2) = mtx(2, 3)
    mtx(4, 1) = mtx(1, 4)
    mtx(4, 2) = mtx(2, 4)
    mtx(4, 3) = mtx(3, 4)
    mtx(5, 1) = mtx(1, 5)
    mtx(5, 2) = mtx(2, 5)
    mtx(5, 3) = mtx(3, 5)
    mtx(5, 4) = mtx(4, 5)
    mtx(6, 1) = mtx(1, 6)
    mtx(6, 2) = mtx(2, 6)
    mtx(6, 3) = mtx(3, 6)
    mtx(6, 4) = mtx(4, 6)
    mtx(6, 5) = mtx(5, 6)
    ! 右辺
    mtx(1, 7) = sum(     y)
    mtx(2, 7) = sum(x1 * y)
    mtx(3, 7) = sum(x2 * y)
    mtx(4, 7) = sum(x3 * y)
    mtx(5, 7) = sum(x4 * y)
    mtx(6, 7) = sum(x5 * y)
    deallocate(x1)
    deallocate(x2)
    deallocate(x3)
    deallocate(x4)
    deallocate(x5)
    call gauss_e(6, mtx)
    c = mtx(1, 7)
    v = mtx(2:6, 7)
  end subroutine calc_reg_multi_2d

  ! Gaussian elimination
  !
  ! :param(in)    integer(4)     n: 元数
  ! :param(inout) real(8) a(n,n+1): 係数配列
  subroutine gauss_e(n, a)
    implicit none
    integer(SP), intent(in)    :: n
    real(DP),    intent(inout) :: a(n, n + 1)
    integer(SP) :: i, j
    real(DP)    :: d

    ! 前進消去
    do j = 1, n - 1
      do i = j + 1, n
        d = a(i, j) / a(j, j)
        a(i, j+1:n+1) = a(i, j+1:n+1) - a(j, j+1:n+1) * d
      end do
    end do

    ! 後退代入
    do i = n, 1, -1
      d = a(i, n + 1)
      do j = i + 1, n
        d = d - a(i, j) * a(j, n + 1)
      end do
      a(i, n + 1) = d / a(i, i)
    end do
  end subroutine gauss_e
end module comp

program regression_multi_2d
  use const
  use comp
  implicit none
  character(9), parameter :: F_INP = "input.txt"
  integer(SP),  parameter :: UID   = 10
  real(DP)    :: c, v(5)
  integer(SP) :: n, i
  character(20) :: f
  real(DP), allocatable :: x(:, :), y(:)

  ! IN ファイル OPEN
  open (UID, file = F_INP, status = "old")

  ! データ数読み込み
  read (UID, *) n

  ! 配列用メモリ確保
  allocate(x(n, 2))
  allocate(y(n))

  ! データ読み込み
  do i = 1, n
    read (UID, *) x(i, :), y(i)
  end do
  write (f, '("(A, ", I0, "F8.2, A)")') n
  print f, "説明変数 X(1) = (", x(:, 1), ")"
  print f, "説明変数 X(2) = (", x(:, 2), ")"
  print f, "目的変数    Y = (", y, ")"
  print '(A)', "---"

  ! IN ファイル CLOSE
  close (UID)

  call calc_reg_multi_2d(x, y, c, v)
  print '(A, F14.8)', "定数項 = ", c
  print '(A, F14.8)', "係数-1 = ", v(1)
  print '(A, F14.8)', "係数-2 = ", v(2)
  print '(A, F14.8)', "係数-3 = ", v(3)
  print '(A, F14.8)', "係数-4 = ", v(4)
  print '(A, F14.8)', "係数-5 = ", v(5)

  ! 配列用メモリ解放
  deallocate(x)
  deallocate(y)
end program regression_multi_2d

4. ソースコードのコンパイル

$ gfortran -o regression_multi_2d regression_multi_2d.f95

5. 動作確認

まず、以下のような入力ファイルを用意する。
(先頭行:点の数、2行目以降:各点)

File: input.txt

1
2
3
4
5
6
7
8
9
10
11
10
17.50 30.00 45.00
17.00 25.00 38.00
18.50 20.00 41.00
16.00 30.00 34.00
19.00 45.00 59.00
19.50 35.00 47.00
16.00 25.00 35.00
18.00 35.00 43.00
19.00 35.00 54.00
19.50 40.00 52.00

そして、実行。

$ ./regression_multi_2d
説明変数 X(1) = (   17.50   17.00   18.50   16.00   19.00   19.50   16.00  18.00   19.00   19.50)
説明変数 X(2) = (   30.00   25.00   20.00   30.00   45.00   35.00   25.00  35.00   35.00   40.00)
目的変数    Y = (   45.00   38.00   41.00   34.00   59.00   47.00   35.00  43.00   54.00   52.00)
---
定数項 =  -333.90329860
係数-1 =    45.88441700
係数-2 =    -4.17606547
係数-3 =     0.21073633
係数-4 =    -1.38455510
係数-5 =     0.01371027
  • Ruby 版と答えが一致することも確認。

6. 視覚的な確認

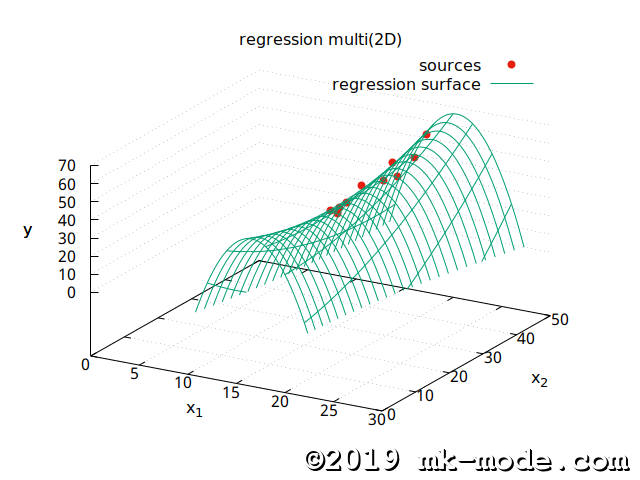

参考までに、上記スクリプトで使用した2変量の各点と作成された単回帰曲線を gnuplot で描画してみた。

REGRESSION_MULTI_2D

  • Ruby 版とグラフが一致することも確認。

以上。
