Fortran - 2つの配列から単回帰曲線(4次回帰モデル)計算!

Updated:


Fortran 95 で、数値からなる同サイズの配列2つを説明変数・目的変数とみなして4次の単回帰曲線を計算してみました。(連立方程式の解法にはガウスの消去法を使用)

前回は3次回帰モデルについて行なっています。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • GCC 6.3.0 (GFortran 6.3.0) でのコンパイルを想定。

1. 単回帰曲線(4次回帰モデル)の求め方

求める曲線を \(y=a+bx+cx^2+dx^3+ex^4\) とすると、残差の二乗和 \(S\) は

\[\begin{eqnarray*} S = \sum_{i=1}^{N}(y_i - a - bx_i - cx_i^2 - dx^3 - ex^4)^2 \end{eqnarray*}\]

となる。 \(a,b,c,d,e\) それぞれで偏微分したものを \(0\) とする。

\[\begin{eqnarray*} \frac{\partial S}{\partial a} &=& 2\sum_{i=1}^{N}(a+bx_i+cx_i^2+dx_i^3+ex_i^4 - y_i) = 0 \\ \frac{\partial S}{\partial b} &=& 2\sum_{i=1}^{N}(ax_i+bx_i^2+cx_i^3+dx_i^4+ex_i^5 - x_{i}y_i) = 0 \\ \frac{\partial S}{\partial c} &=& 2\sum_{i=1}^{N}(ax_i^2+bx_i^3+cx_i^4+dx_i^5+ex_i^6 - x_{i}^{2}y_i) = 0 \\ \frac{\partial S}{\partial d} &=& 2\sum_{i=1}^{N}(ax_i^3+bx_i^4+cx_i^5+dx_i^6+ex_i^7 - x_{i}^{3}y_i) = 0 \\ \frac{\partial S}{\partial e} &=& 2\sum_{i=1}^{N}(ax_i^4+bx_i^5+cx_i^6+dx_i^7+ex_i^8 - x_{i}^{4}y_i) = 0 \end{eqnarray*}\]

これらを変形すると、

\[\begin{eqnarray*} aN + b\sum_{i=1}^{N}x_i + c\sum_{i=1}^{N}x_i^2 + d\sum_{i=1}^{N}x_i^3 + e\sum_{i=1}^{N}x_i^4 &=& \sum_{i=1}^{N}y_i \\ a\sum_{i=1}^{N}x_i + b\sum_{i=1}^{N}x_i^2 + c\sum_{i=1}^{N}x_i^3 + d\sum_{i=1}^{N}x_i^4 + e\sum_{i=1}^{N}x_i^5 &=& \sum_{i=1}^{N}x_{i}y_i \\ a\sum_{i=1}^{N}x_i^2 + b\sum_{i=1}^{N}x_i^3 + c\sum_{i=1}^{N}x_i^4 + d\sum_{i=1}^{N}x_i^5 + e\sum_{i=1}^{N}x_i^6 &=& \sum_{i=1}^{N}x_{i}^{2}y_i \\ a\sum_{i=1}^{N}x_i^3 + b\sum_{i=1}^{N}x_i^4 + c\sum_{i=1}^{N}x_i^5 + d\sum_{i=1}^{N}x_i^6 + e\sum_{i=1}^{N}x_i^7 &=& \sum_{i=1}^{N}x_{i}^{3}y_i \\ a\sum_{i=1}^{N}x_i^4 + b\sum_{i=1}^{N}x_i^5 + c\sum_{i=1}^{N}x_i^6 + d\sum_{i=1}^{N}x_i^7 + e\sum_{i=1}^{N}x_i^8 &=& \sum_{i=1}^{N}x_{i}^{4}y_i \end{eqnarray*}\]

となる。これらの連立方程式を解けばよい。

2. ガウスの消去法による連立方程式の解法について

当ブログ過去記事を参照。

3. ソースコードの作成

File: regression_curve_4d.f95

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
!****************************************************
! 単回帰曲線(3次回帰)計算
! : y = a + b * x + c * x^2 + d * x^3 + e * x^4
! : 連立方程式を ガウスの消去法で解く方法
!
!   date          name            version
!   2019.05.06    mk-mode.com     1.00 新規作成
!
! Copyright(C) 2019 mk-mode.com All Rights Reserved.
!****************************************************
!
module const
  ! SP: 単精度(4), DP: 倍精度(8)
  integer,     parameter :: SP = kind(1.0)
  integer(SP), parameter :: DP = selected_real_kind(2 * precision(1.0_SP))
end module const

module comp
  use const
  implicit none
  private
  public :: calc_reg_curve_4d

contains
  ! 単回帰曲線(4次回帰)計算
  !
  ! :param(in)  real(8) x(:): 説明変数配列
  ! :param(in)  real(8) y(:): 目的変数配列
  ! :param(out) real(8)    a: 係数 a
  ! :param(out) real(8)    b: 係数 b
  ! :param(out) real(8)    c: 係数 c
  ! :param(out) real(8)    d: 係数 d
  ! :param(out) real(8)    e: 係数 e
  subroutine calc_reg_curve_4d(x, y, a, b, c, d, e)
    implicit none
    real(DP), intent(in)  :: x(:), y(:)
    real(DP), intent(out) :: a, b, c, d, e
    integer(SP) :: size_x, size_y, i
    real(DP)    :: sum_x, sum_x2, sum_x3, sum_x4
    real(DP)    :: sum_x5, sum_x6, sum_x7, sum_x8
    real(DP)    :: sum_y, sum_xy, sum_x2y, sum_x3y, sum_x4y
    real(DP)    :: mtx(5, 6)

    size_x = size(x)
    size_y = size(y)
    if (size_x == 0 .or. size_y == 0) then
      print *, "[ERROR] array size == 0"
      stop
    end if
    if (size_x /= size_y) then
      print *, "[ERROR] size(X) != size(Y)"
      stop
    end if

    sum_x   = sum(x)
    sum_x2  = sum(x * x)
    sum_x3  = sum(x * x * x)
    sum_x4  = sum(x * x * x * x)
    sum_x5  = sum(x * x * x * x * x)
    sum_x6  = sum(x * x * x * x * x * x)
    sum_x7  = sum(x * x * x * x * x * x * x)
    sum_x8  = sum(x * x * x * x * x * x * x * x)
    sum_y   = sum(y)
    sum_xy  = sum(x * y)
    sum_x2y = sum(x * x * y)
    sum_x3y = sum(x * x * x * y)
    sum_x4y = sum(x * x * x * x * y)
    mtx(1, :) = (/real(size_x, DP),  sum_x, sum_x2, sum_x3, sum_x4,   sum_y/)
    mtx(2, :) = (/           sum_x, sum_x2, sum_x3, sum_x4, sum_x5,  sum_xy/)
    mtx(3, :) = (/          sum_x2, sum_x3, sum_x4, sum_x5, sum_x6, sum_x2y/)
    mtx(4, :) = (/          sum_x3, sum_x4, sum_x5, sum_x6, sum_x7, sum_x3y/)
    mtx(5, :) = (/          sum_x4, sum_x5, sum_x6, sum_x7, sum_x8, sum_x4y/)
    call solve_ge(5, mtx)
    a = mtx(1, 6)
    b = mtx(2, 6)
    c = mtx(3, 6)
    d = mtx(4, 6)
    e = mtx(5, 6)
  end subroutine calc_reg_curve_4d

  ! 連立方程式を解く(ガウスの消去法)
  !
  ! :param(in)    integer(4)     n: 元数
  ! :param(inout) real(8) a(n,n+1): 係数配列
  subroutine solve_ge(n, a)
    implicit none
    integer(SP), intent(in)    :: n
    real(DP),    intent(inout) :: a(n, n + 1)
    integer(SP) :: i, j
    real(DP)    :: d

    ! 前進消去
    do j = 1, n - 1
      do i = j + 1, n
        d = a(i, j) / a(j, j)
        a(i, j+1:n+1) = a(i, j+1:n+1) - a(j, j+1:n+1) * d
      end do
    end do

    ! 後退代入
    do i = n, 1, -1
      d = a(i, n + 1)
      do j = i + 1, n
        d = d - a(i, j) * a(j, n + 1)
      end do
      a(i, n + 1) = d / a(i, i)
    end do
  end subroutine solve_ge
end module comp

program regression_curve_4d
  use const
  use comp
  implicit none
  character(9), parameter :: F_INP = "input.txt"
  integer(SP),  parameter :: UID   = 10
  real(DP)      :: a, b, c, d, e
  integer(SP)   :: n, i
  character(20) :: f
  real(DP), allocatable :: x(:), y(:)

  ! IN ファイル OPEN
  open (UID, file = F_INP, status = "old")

  ! データ数読み込み
  read (UID, *) n

  ! 配列用メモリ確保
  allocate(x(n))
  allocate(y(n))

  ! データ読み込み
  do i = 1, n
    read (UID, *) x(i), y(i)
  end do
  write (f, '("(A, ", I0, "F8.2, A)")') n
  print f, "説明変数 X = (", x, ")"
  print f, "目的変数 Y = (", y, ")"
  print '(A)', "---"

  ! IN ファイル CLOSE
  close (UID)

  ! 回帰曲線計算
  call calc_reg_curve_4d(x, y, a, b, c, d, e)
  print '(A, F14.8)', "a = ", a
  print '(A, F14.8)', "b = ", b
  print '(A, F14.8)', "c = ", c
  print '(A, F14.8)', "d = ", d
  print '(A, F14.8)', "e = ", e

  ! 配列用メモリ解放
  deallocate(x)
  deallocate(y)
end program regression_curve_4d

4. ソースコードのコンパイル

$ gfortran -o regression_curve_4d regression_curve_4d.f95

5. 動作確認

まず、以下のような入力ファイルを用意する。
(先頭行:点の数、2行目以降:各点)

File: input.txt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14
83 183
71 168
64 171
69 178
69 176
64 172
68 165
59 158
81 183
91 182
57 163
65 175
58 164
62 175

そして、実行。

$ ./regression_curve_4d
説明変数 X = (   83.00   71.00   64.00   69.00   69.00   64.00   68.00   59.00   81.00   91.00   57.00   65.00   58.00   62.00)
目的変数 Y = (  183.00  168.00  171.00  178.00  176.00  172.00  165.00  158.00  183.00  182.00  163.00  175.00  164.00  175.00)
---
a = -8069.31709645
b =   454.22212131
c =    -9.33662365
d =     0.08475031
e =    -0.00028628

6. 視覚的な確認

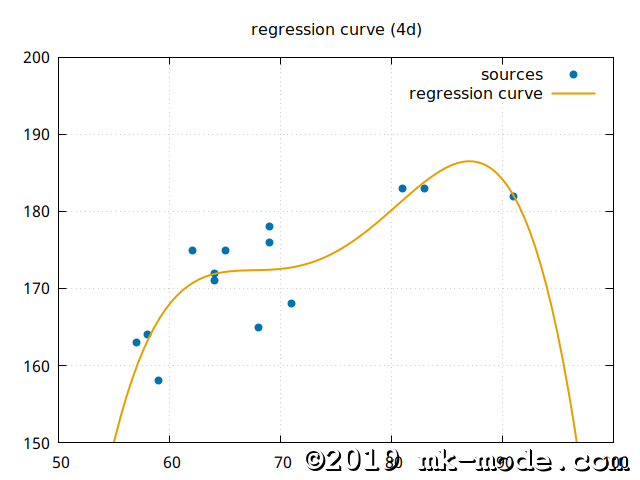

参考までに、上記スクリプトで使用した2変量の各点と作成された単回帰曲線を gnuplot で描画してみた。

REGRESSION_CURVE_4D

7. その他

前回は3次回帰モデル、今回は4次回帰モデルについて行なったが、5次以降も同様に行える。(当ブログでは、5次以降については記事にしない)


以上。
