Ruby - LU 分解(クラウト法(Crout method))!

Updated:


Ruby で正方行列の LU 分解アルゴリズムを実装してみました。

今回使用する分解法は「クラウト法(Crout method)」です。

ちなみに、前々回は「外積形式ガウス法(outer-product form)」で、前回は「内積形式ガウス法(inner-product form)」で実装しました。

0. 前提条件

  • LMDE 3 (Linux Mint Debian Edition 3; 64bit) での作業を想定。
  • Ruby 2.6.3 での作業を想定。

1. LU 分解について

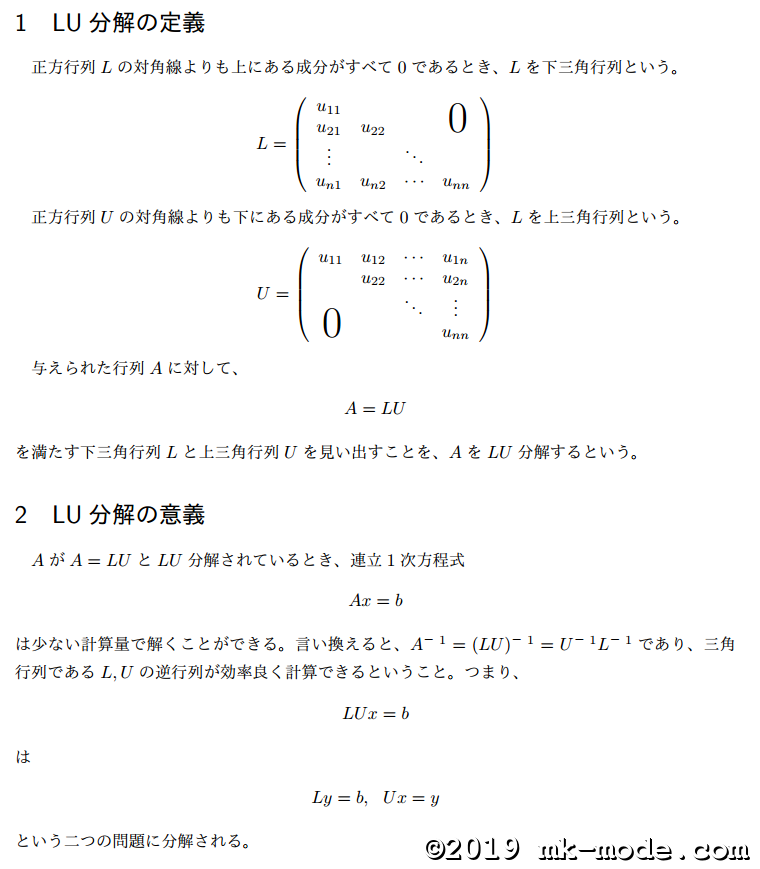

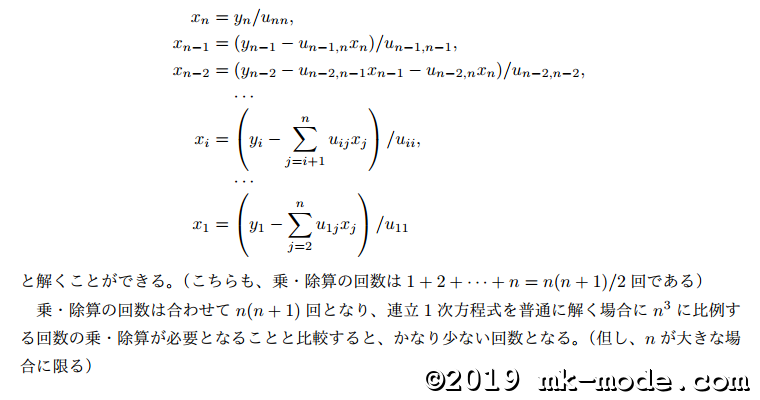

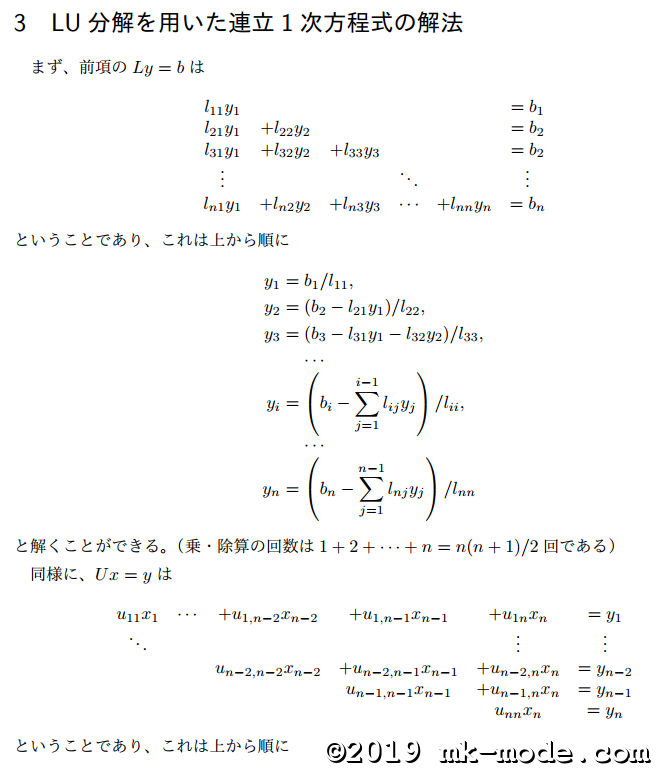

LU_DECOMPOSITION_1 LU_DECOMPOSITION_2 LU_DECOMPOSITION_3

分解する方法には以下のようなものがある。(最初の3つがよく知られているもの)

  • 外積形式ガウス法
  • 内積形式ガウス法
  • クラウト法
  • ブロック形式ガウス法
  • 縦ブロックガウス法
  • 前進・後退代入

2. LU 分解(クラウト法(Crout method))について

  • LU 分解がなされたと仮定した上で、行列 U の対角要素を 1 として導出した方法。
  • 長さ (1 ~ k - 1) のループ、長さ (k - n) のループの内、最も長いループを最内に移動可能なため、ベクトル計算機での実行性能が良い。
  • 分解列および分解行の外側に 2 つの参照領域があり、どのようにデータ分割しても大量の通信が発生するため、分散メモリ型並列計算機での実装が困難。
  • 参照領域があれば分解列と分解行は独立に計算が可能であるため、共有メモリ型並列計算機では並列化が可能。

3. Ruby スクリプトの作成

  • 本来、 L と U の2つの行列に分けるものだが1つの行列にまとめている。(実際に LU 分解を使用する際に L と U を意識して取り扱えばよいだけなので)
  • Shebang ストリング(1行目)では、フルパスでコマンド指定している。(当方の慣習

File: lu_decomposition_3.rb

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
#! /usr/local/bin/ruby
# ***********************************************
# LU 分解(クラウト法(Crout method))
# ***********************************************
#
class LuDecomposition
  # 元の行列
  A = [
    [2, -3,  1],
    [1,  1, -1],
    [3,  5, -7]
  ]

  # 実行
  def exec
    display("A", A)       # 元の行列 A
    lu = lu_decompose(A)  # LU 分解
    display("LU", lu)     # 結果出力
  end

  private

  # LU 分解
  # * U の対角要素を 1 とする
  #
  # @param   a: 元の正方行列 A(n, n)
  # @return  a: LU 分解後の正方行列 A(n, n)
  def lu_decompose(a)
    n = a.size

    begin
      0.upto(n - 1) do |k|
        k.upto(n - 1) do |i|
          sum = 0
          0.upto(k - 1) { |j| sum += a[i][j] * a[j][k] }
          a[i][k] -= sum
        end
        if a[k][k] == 0
          puts "Can't divide by 0 ..."
          exit
        end
        tmp = 1.0 / a[k][k]
        (k + 1).upto(n - 1) do |j|
          sum = 0
          0.upto(k - 1) { |i| sum += a[k][i] * a[i][j] }
          a[k][j] = (a[k][j] - sum) * tmp
        end
      end
      return a
    rescue => e
      raise
    end
  end

  # 行列出力
  #
  # @param s: 行列名
  # @param a: 行列(n * n)
  def display(s, a)
    n = a.size

    begin
      puts "#{s} = "
      n.times do |i|
        n.times { |j| print "  %10.2f" % a[i][j] }
        puts
      end
    rescue => e
      raise
    end
  end
end

LuDecomposition.new.exec if __FILE__ == $0

4. Ruby スクリプトの実行

$ ./lu_decomposition_3.rb
A =
        2.00       -3.00        1.00
        1.00        1.00       -1.00
        3.00        5.00       -7.00
LU =
        2.00       -1.50        0.50
        1.00        2.50       -0.60
        3.00        9.50       -2.80

行列 U の対角成分を 1 として L と U に分けて LU を計算してみると、 A になるだろう。


以上。
